品牌：艾思控

型号：AQMH2407ND

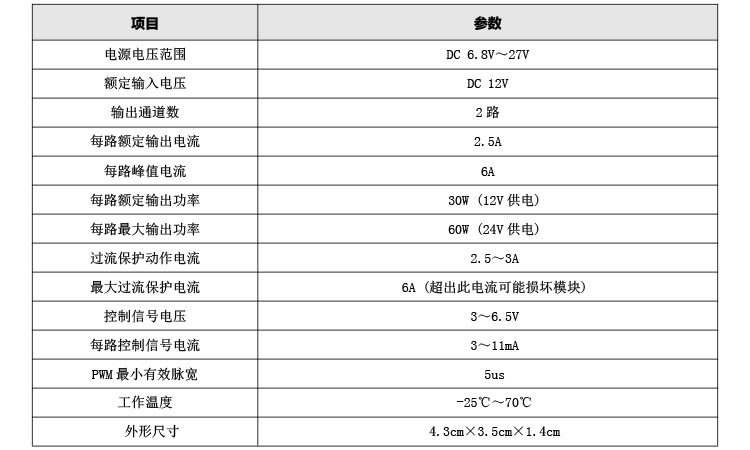

电压规模：9-24V

通道数：2

额定电流：2.5A/路

控制信号：PWM、逻辑电平

调速方法：占空比

适用电机：直流有刷电机

最大匹配电机：24V-30W, 12V-10W

◆ 支持电压7V～24V，防反接；
◆ 双路电机接口，每路额定输出电流2.5A，每路有自力的2.5A过流；ぃ杓6A不可；ぃ

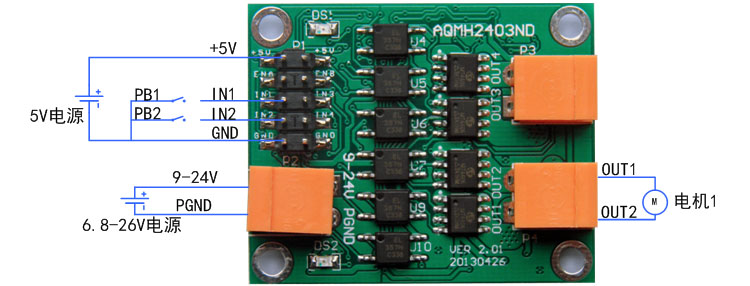

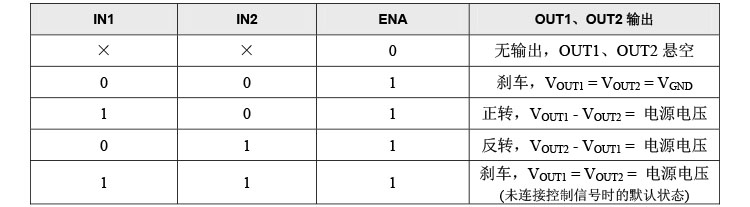

◆ 与L298电机驱动芯片控制信号同逻辑，每路都支持三线控制使能、正反转及制动；

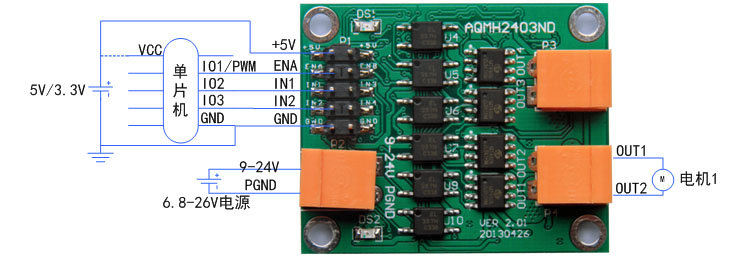

◆ 使能信号可外接PWM，正反转控制信号可串联限位开关；
◆ 控制信号使用灌电流驱动方法，支持绝大大都单片机直接驱动；
◆ 使用光耦对所有控制信号举行隔离；

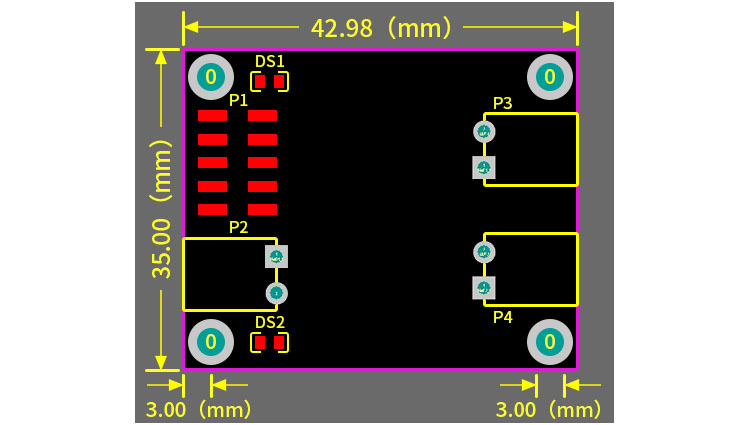

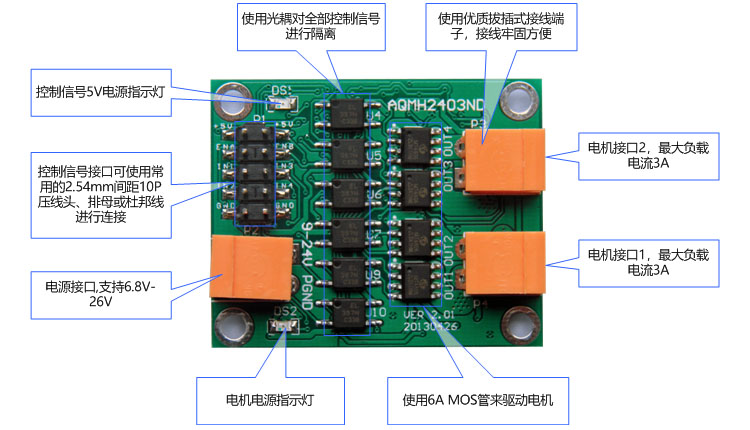

◆ 极小的尺寸，仅4.3cm×3.5cm；

　　本H桥
？槭褂妹诺缏贰⒂隡OS管组合方法实现电机正反转、制动及调速控制。既有较大的输出电流又有类似L298无邪的控制信号逻辑。

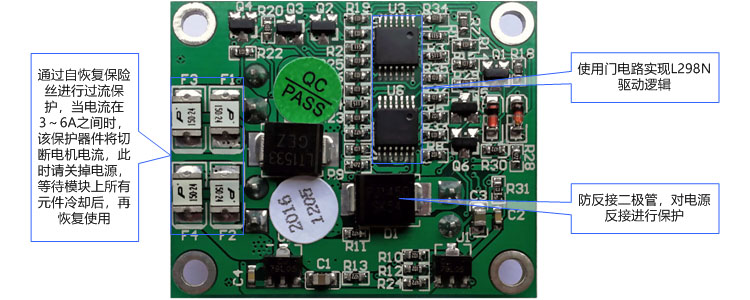

滋扰处置惩罚要领：控制信号光耦隔离，电源尖峰电压制制。

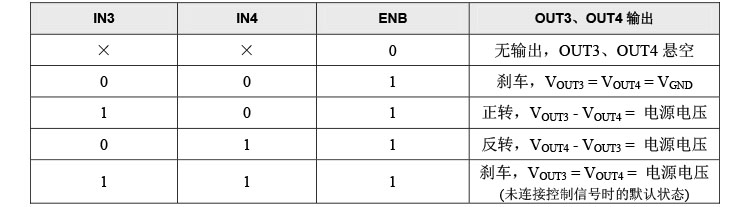

控制信号逻辑：使用门电路实现类似L298的控制逻辑。
Ｈ桥实现要领：使用P、N互补MOS管实现H桥。
电机过流；ぃ使用自恢复包管丝实现电机堵转过流；。
