品牌：艾思控

型号：AQMH2407ND

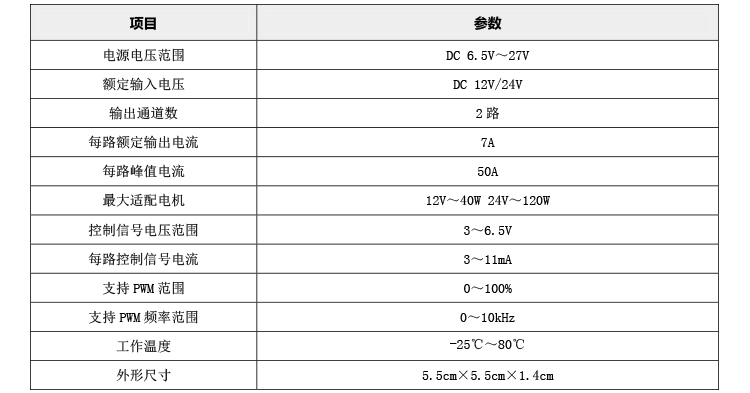

电压规模：7-24V

通道数：2

额定电流：7A/路

控制信号：PWM、逻辑电平

调速方法：占空比

适用电机：直流有刷电机

最大匹配电机：24V-120W, 12V-40W

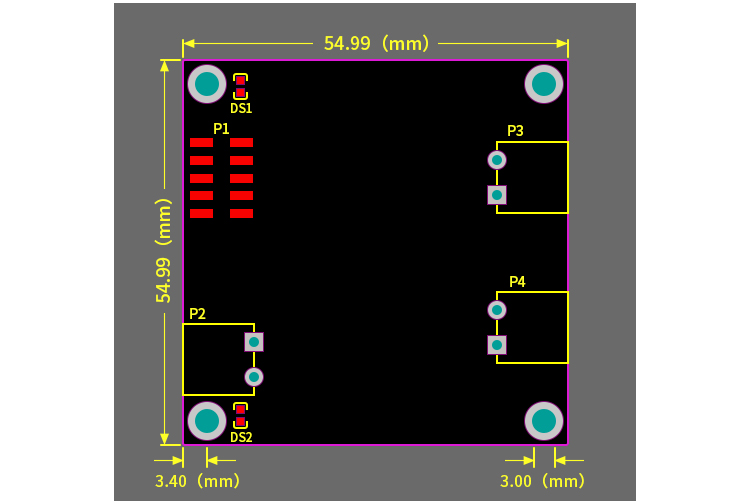

◆ 极小的尺寸，仅5.5cm×5.5cm；
◆ 支持电压7V～24V，欠压；，电源瞬态滋扰抑制；

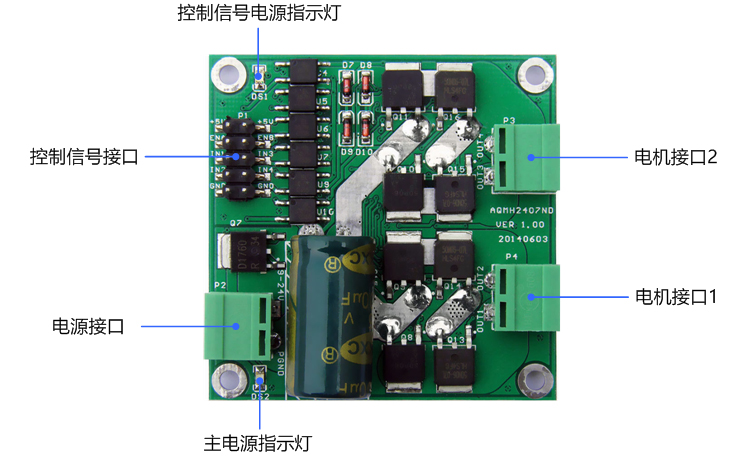

◆ 双路电机接口，每路额定输出电流7A；

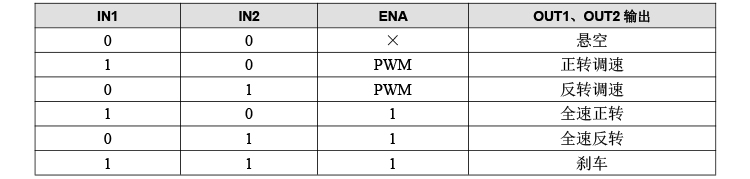

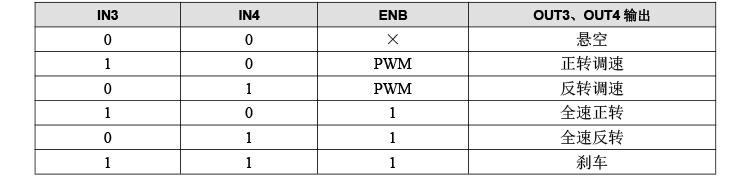

◆ 类似L298控制逻辑，每路都支持三线控制使能、正反转及制动；

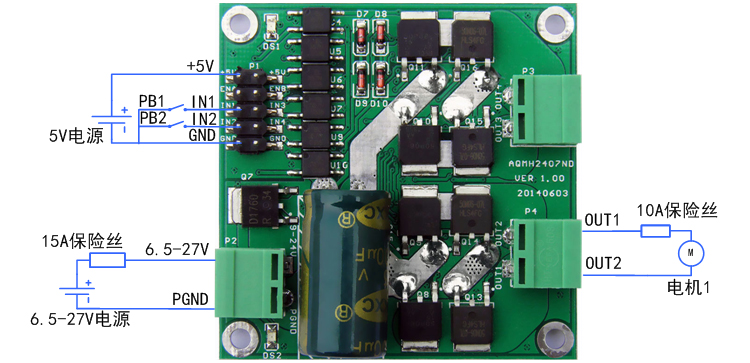

◆ 使能信号可外接PWM，正反转控制信号可串联限位开关；

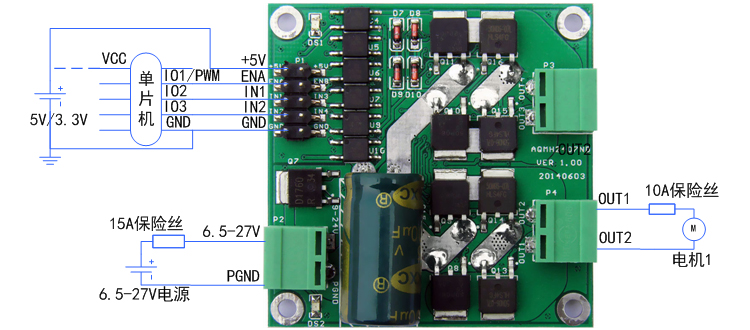

◆ 控制信号使用灌电流驱动方法，支持绝大大都单片机直接驱动；

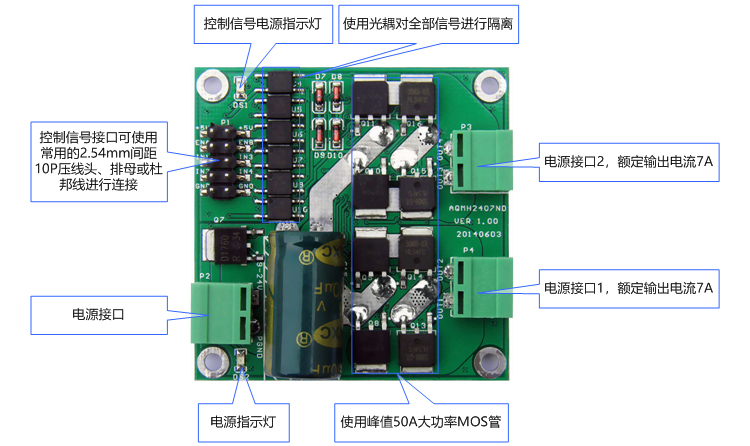

◆ 使用光耦对所有控制信号举行隔离；

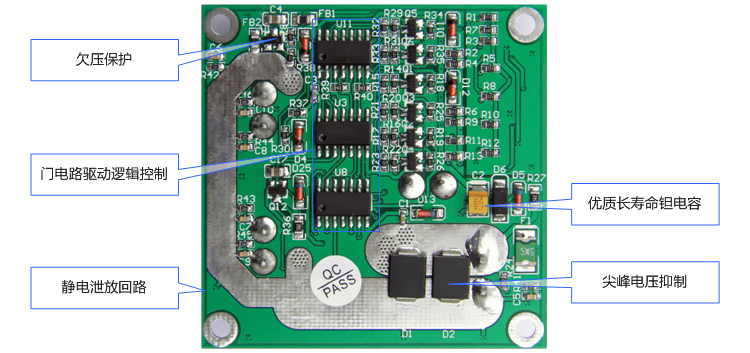

◆ 有静电泄放回路；

　　本H桥？槭褂妹诺缏贰⒂隡OS管组合方法实现电机正反转、制动及调速控制。既有较大的输出电流又有类似L298无邪的控制信号逻辑。

滋扰处置惩罚要领：控制信号光耦隔离，电源尖峰电压制制。
控制信号逻辑：使用门电路实现类似L298的控制逻辑。
Ｈ桥实现要领：使用P、N互补MOS管实现H桥。
电机过流；ぃ使用复位芯片实现欠压；。
